電力監控系統BRSX3000
來源: | 作者:超級管理員 | 時間:2023-08-22

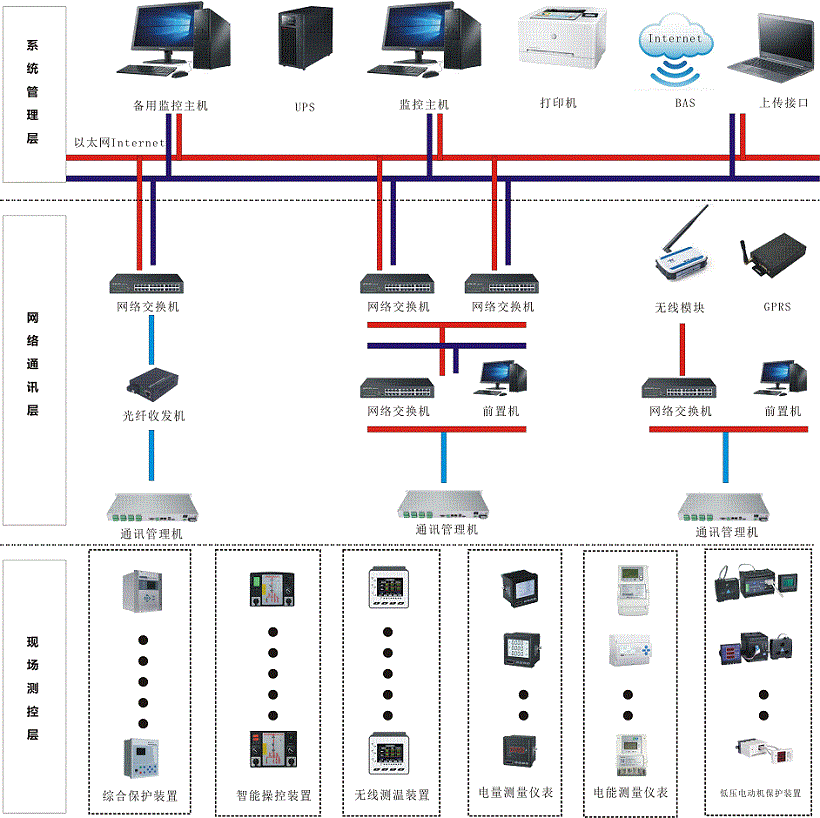

       BRSX3000分布式全微機綜合自動化系統是公司向廣大用戶推出的面向設備對象設計生產的新一代模塊化、分層分布式一體化的微機綜合自動化系統。通過多年對中低壓變電站綜合自動化系統的研究、開發和實際工程經驗,將測量、控制、保護、記錄、遠動終端功能集于一體以實現變電站無人值班和微機綜合自動化。該系統面向?qū)ο蟮拈_放式設計、極好的兼容性和眾多的規約支持,可以完全滿足新站建設和老站改造的需要,它把繼電保護、測控系統、計算機及RTU控制融于一體,在提高安全運行水平,優化二次系統設計和減少控制電纜等方面有其獨到的特點。BRSX3000電力監控系統由監控層、通訊管理層、間隔層三層組成,各層之間都具有獨立的功能,監控層的設備放置在高壓配電室(監控值班室)中,通訊管理層的設備放置在每個配電室中,每個配電室的通訊管理機通過光纖以太網與后臺監控計算機進行通訊,配電室之間完全獨立。



主要功能:

1)   數據傳輸

l  與上級調度監控系統通信或其它系統通訊,采用以太網方式通訊方式,通信規約分別為CDT(部頒)、DNP3.0(國標)、IEC870-5-101 IEC870-5-104(國標)等,根據需要選擇。

l  與高壓柜綜合保護裝置通訊。

l  與高壓柜智能操控裝置通訊。

l  與多功能測量儀表、電能表、I/O采集單元等其它IED設備通訊。

l  與變壓器溫控器設備通訊。

2 數據處理

l  有功無功功率總加

l  計算和統計日月、年用電量

l  歷史數據和報表

l  越限檢查、最大值、最小值、平均值計算

l  計算電流進行過電流報警

l  計算電壓進行低電壓報警

3 事故報告和報警

l  開關事故變位、設備故障信號優先傳送、畫面顯示,重要的報警有聲光報警

l  模擬量越限、恢復

l  事件順序記錄

l  越限告警、變位報警、事件告警、通訊狀態告警

4 人機交互畫面窗口

l  電力系統構成圖

l  電網運行圖

l  動態網絡拓撲分析、以不同的顏色形象化顯示帶電與失電區域

l  站內主接線圖和模擬圖、系統防真模擬培訓圖

l  設備參數表、線路參數實時表

l  實時負荷曲線圖

l  電壓棒型圖

l  歷史曲線 和實時曲線

l  故障報警、故障記錄、故障查詢窗口

l  事故分析窗口、顯示故障時、開關的狀態、線路的運行參數、故障的原因,能迅速幫助工程師分析出事故的原因

l  主要事件順序顯示和存儲、查詢

l  開關的遙控操作

l  繼電保護定值參數表以及定值的修改;自動裝置的投退和操作

l  報表的查詢和顯示

l  報警和操作記錄的查詢和顯示

l  用戶操作管理、事件記錄管理

l  歷史數據庫和實時數據庫的修改功能

l  在線修改和編輯功能

l  異常告警及事故打印

l  校時

        5)記錄

l  狀態變化記錄(SOE

l  數據測量值記錄、控制操作記錄

l  設備運行狀態記錄、一般保護事件記錄

l  設備操作記錄

6)軟件五防功能,實現故障閉鎖、接地閉鎖、特殊遙信點閉鎖等,防止后臺監控軟件的誤操作。
